Kubernetes是一個流行的容器編排平臺，Metrics API是其提供的一種API，用于收集和暴露關于節點和Pod的資源使用情況的指標。這些指標可以用于支持自動擴展、監控和調優等用例。通過部署Metrics API到Kubernetes集群中，Kubernetes API客戶端可以查詢這些指標，并在必要時使用Kubernetes的訪問控制機制來管理權限。
Metrics API提供了一組基本的指標，包括CPU和內存使用情況等，這些指標可以幫助管理員更好地了解他們的集群的性能和健康狀況。同時，這些指標也可以用于實現自動伸縮，根據實際負載情況動態調整集群中節點和Pod的數量。
HorizontalPodAutoscaler (HPA) 和 VerticalPodAutoscaler (VPA) 使用 metrics API 中的數據調整工作負載副本和資源，以滿足客戶需求。也可以通過 kubectl top 命令來查看資源指標。
注意：Metrics API 及其啟用的指標管道僅提供最少的 CPU 和內存指標，以啟用使用 HPA 和/或 VPA 的自動擴展。 如果想提供更完整的指標集，可以通過部署使用 Custom Metrics API 的第二個指標管道來作為簡單的 Metrics API 的補充。
一、資源指標管道架構

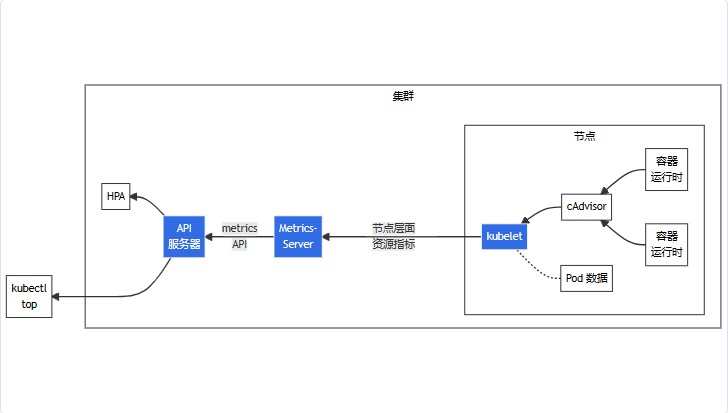

下圖說明了資源指標管道的架構：
圖中從右到左的架構組件包括以下內容：
1、cAdvisor: 用于收集、聚合和公開 Kubelet 中包含的容器指標的守護程序。
2、kubelet: 用于管理容器資源的節點代理。 可以使用 /metrics/resource 和 /stats kubelet API 端點訪問資源指標。
3、節點層面資源指標: kubelet 提供的 API，用于發現和檢索可通過 /metrics/resource 端點獲得的每個節點的匯總統計信息。
4、metrics-server: 集群插件組件，用于收集和聚合從每個 kubelet 中提取的資源指標。 API 服務器提供 Metrics API 以供 HPA、VPA 和 kubectl top 命令使用。Metrics Server 是 Metrics API 的參考實現。
5、Metrics API: Kubernetes API 支持訪問用于工作負載自動縮放的 CPU 和內存。 要在集群中進行這項工作，需要一個提供 Metrics API 的 API 擴展服務器。
注意：cAdvisor 支持從 cgroups 讀取指標，它適用于 Linux 上的典型容器運行時。 如果使用基于其他資源隔離機制的容器運行時，例如虛擬化，那么該容器運行時必須支持 CRI 容器指標 以便 kubelet 可以使用指標。
二、Metrics API
metrics-server 實現了 Metrics API。此 API 允許訪問集群中節點和 Pod 的 CPU 和內存使用情況。 它的主要作用是將資源使用指標提供給 K8s 自動縮放器組件。
下面是一個 minikube 節點的 Metrics API 請求示例，通過 jq 管道處理以便于閱讀：
kubectl get --raw "/apis/metrics.k8s.io/v1beta1/nodes/minikube" | jq '.'
這是使用 curl 來執行的相同 API 調用：
curl http://localhost:8080/apis/metrics.k8s.io/v1beta1/nodes/minikube
響應示例：
{
"kind": "NodeMetrics",
"apiVersion": "metrics.k8s.io/v1beta1",
"metadata": {
"name": "minikube",
"selfLink": "/apis/metrics.k8s.io/v1beta1/nodes/minikube",
"creationTimestamp": "2022-01-27T18:48:43Z"
},
"timestamp": "2022-01-27T18:48:33Z",
"window": "30s",
"usage": {
"cpu": "487558164n",
"memory": "732212Ki"
}
}
下面是一個 kube-system 命名空間中的 kube-scheduler-minikube Pod 的 Metrics API 請求示例， 通過 jq 管道處理以便于閱讀：
kubectl get --raw "/apis/metrics.k8s.io/v1beta1/namespaces/kube-system/pods/kube-scheduler-minikube" | jq '.'
這是使用 curl 來完成的相同 API 調用：
curl http://localhost:8080/apis/metrics.k8s.io/v1beta1/namespaces/kube-system/pods/kube-scheduler-minikube
響應示例：
{
"kind": "PodMetrics",
"apiVersion": "metrics.k8s.io/v1beta1",
"metadata": {
"name": "kube-scheduler-minikube",
"namespace": "kube-system",
"selfLink": "/apis/metrics.k8s.io/v1beta1/namespaces/kube-system/pods/kube-scheduler-minikube",
"creationTimestamp": "2022-01-27T19:25:00Z"
},
"timestamp": "2022-01-27T19:24:31Z",
"window": "30s",
"containers": [
{
"name": "kube-scheduler",
"usage": {
"cpu": "9559630n",
"memory": "22244Ki"
}
}
]
}
Metrics API在Kubernetes的代碼庫中定義，具體路徑是k8s.io/metrics。為了使用Metrics API，需要在Kubernetes集群上啟用API聚合層，并注冊一個名為metrics.k8s.io的APIService。
三、度量資源用量
1、CPU
CPU 報告為以 cpu 為單位測量的平均核心使用率。在 Kubernetes 中， 一個 cpu 相當于云提供商的 1 個 vCPU/Core，以及裸機 Intel 處理器上的 1 個超線程。
該值是通過對內核提供的累積 CPU 計數器（在 Linux 和 Windows 內核中）取一個速率得出的。 用于計算 CPU 的時間窗口顯示在 Metrics API 的窗口字段下。
2、內存
內存報告為在收集度量標準的那一刻的工作集大小，以字節為單位。在理想情況下，“工作集”是在內存壓力下無法釋放的正在使用的內存量。 然而，工作集的計算因主機操作系統而異，并且通常大量使用啟發式算法來產生估計。
Kubernetes 模型中，容器工作集是由容器運行時計算的與相關容器關聯的匿名內存。 工作集指標通常還包括一些緩存（文件支持）內存，因為主機操作系統不能總是回收頁面。
四、Metrics服務器
metrics-server 從 kubelet 中獲取資源指標，并通過 Metrics API 在 Kubernetes API 服務器中公開它們，以供 HPA 和 VPA 使用。 還可以使用 kubectl top 命令查看這些指標。
metrics-server 使用 Kubernetes API 來跟蹤集群中的節點和 Pod。metrics-server 服務器通過 HTTP 查詢每個節點以獲取指標。 metrics-server 還構建了 Pod 元數據的內部視圖，并維護 Pod 健康狀況的緩存。 緩存的 Pod 健康信息可通過 metrics-server 提供的擴展 API 獲得。
例如，對于 HPA 查詢，metrics-server 需要確定哪些 Pod 滿足 Deployment 中的標簽選擇器。
metrics-server 調用 kubelet API 從每個節點收集指標。根據它使用的 metrics-server 版本：
- 版本 v0.6.0+ 中，使用指標資源端點 /metrics/resource
- 舊版本中使用 Summary API 端點 /stats/summary
